  1. Автоматизация
  2. Весовой комплекс «ОРИОН» для автомобильных весов

Весовой комплекс ОРИОН для автомобильных весов

Краткое описание

Автоматизированная система управления ПАК ОРИОН обеспечивает детальный весовой контроль и подробный автоматизированный
учет.

Особенности системы

  • Возможность подключить комплекс к любым весам.
  • Неограниченное количество весов в системе.
  • 5 готовых комплектаций для решения стандартных задач.
  • Наличие отдела автоматизации для решения нестандартных задач.
  • Наличие собственных монтажных бригад для подключения и настройки системы.

Для расчета стоимости внедрения весового комплекса заполните опросный лист.

Исключение ошибок ведения отчетности

Больше никаких бумажных носителей. Вся информация фиксируется в программе. И передается в Вашу систему учета (например, в весовая 1С)

Масса нетто автоматически рассчитывается на основе данных двух отвесов и фиксируется в Вашей системе учета с привязкой к идентификатору автомобиля. Идентификация автомобилей происходит при помощи системы распознавания номеров или RFID меток, что также снижает количество ошибок, связанных с человеческим фактором

Защита хозяйственной деятельности
от некорректных данных, хищений и саботажа

Фотофиксация

Защита от внештатных ситуаций

Удаленный мониторинг и права доступа

Фотофиксация Орион

Фотофиксация с нескольких IP камер, подключенных к системе:

  • положения автомобиля на весах
  • номерного знака автомобиля и прицепа,
  • а также наличия инородного груза в кузове.

Фотофиксация каждого отвеса хранится в системе.

Дополнительный уровень контроля – запись графика изменений показаний веса в момент взвешивания.

Защита от нештатных ситуаций

Информирование весовщика и автоматическая блокировка взвешивания при наступлении внештатных ситуаций,

Ведение журнала событий по всем внештатным ситуациям. Например, проезд автомобиля без остановки на весах с фотофиксацией, изменения массы груза при нахождении автомобиля на весах, перегруз, нестабильность показаний, неправильный заезд автомобиля на платформу (при наличии в системе датчиков позиционирования). Это случается, если колеса задней оси подвижного состава при взвешивании осталось на пандусе

Настройка логики событий  происходит с помощью скриптов, без модернизации корректировки кода.

Удаленный мониторинг

Запрет редактирования данных о взвешивании для лиц, не обладающих соответствующими правами.

Наличие удаленного доступа к системе у лиц, обладающих соответствующими правами.

Снижение расходов на весовщика-оператора и организацию весовой рядом с весами

Данные с весов передаются на компьютер оператора на любое расстояние, поэтому нет необходимости обустраивать отапливаемое помещение весовой рядом с весами.

Взвешивания автомобиля может проходить в автоматическом режиме с фиксацией результатов в Вашей системе учета (например, в 1С), что снижает расходы на отдельного весовщика оператора.

При наличии большого количества весов и настройке удаленного доступа возможна одновременная работа оператора с неограниченным количеством весов, а также дублирование рабочих мест весовщика оператора на нескольких ПК предприятия.

Варианты комплектации

ОРИОН лайт

Контроль доступа на весы и контроль позиционирования автомобиля на весах осуществляется оператором.

Программное обеспечение
UniServer AUTO Standart+

Обзорная видеокамера для фотофиксации взвешивания, 1 шт.

Видеокамера распознавания номеров, 2 шт.

Коммутатор

Цена: 155 000 руб.

Шеф-Монтаж: 70 000 руб.

ОРИОН стандарт

Идентификация автомобиля происходит благодаря модулю распознавания номеров. Модуль не гарантирует 100% идентификацию, поэтому в редких случаях требуется участие оператора.

Программное обеспечение
UniServer AUTO Prof

Обзорная видеокамера для фотофиксации взвешивания, 1 шт.

Видеокамера распознавания номеров, 2 шт.

Система контроля доступа на весы: светофоры 2 на въезд, 2 на выезд

Датчики позиционирования

Шкаф управления

Цена: 305 000 руб.

Шеф-Монтаж: 140 000 руб.

ОРИОН стандарт плюс

Дополнительно комплектуется шлагбаумами для организации контроля доступа на весы

Программное обеспечение
UniServer AUTO Prof

Видеокамера распознавания номеров, 2 шт.

Обзорная видеокамера для фотофиксации взвешивания, 2 шт.

Система контроля доступа на весы: 2 светофора на въезд, 2 шлагбаума

Датчики позиционирования

Шкаф управления

Цена: 550 000 руб.

Шеф-Монтаж: 165 000 руб.

ОРИОН автоматика

Идентификация автомобиля происходит благодаря RFID меткам, поэтому взвешивание можно организовать в автоматическом режиме.

Программное обеспечение
UniServer AUTO Prof

RFID  оборудование

Обзорная видеокамера для фотофиксации взвешивания, 2 шт.

Система контроля доступа на весы: светофоры 2 на въезд, 2 на выезд

Датчики позиционирования

Шкаф управления

Цена: 350 000 руб.

Шеф-Монтаж: 150 000 руб.

ОРИОН автоматика плюс

Дополнительно комплектуется шлагбаумами для организации контроля доступа на весы

Софт UniServer AUTO Prof

RFID  оборудование

Обзорная видеокамера для фотофиксации взвешивания, 2 шт.

Система контроля доступа на весы: 2 светофора на въезд, 2 шлагбаума

Датчики позиционирования

Шкаф управления

Цена: 595 000 руб.

Шеф-Монтаж: 180 000 руб.

Опции

Модуль программного обеспечения для измерения осевых нагрузок AXIS

Дублирующее табло

Информационное табло

Источник бесперебойного питания (промышленный)

Источник бесперебойного питания (офисный)

Линия оптической связи для весовых далее 100м

Конфигурация софт 1С Весовой Терминал V2.0

*Цена на Шеф-монтаж указана на работы в радиусе 200 км от Воронежа

Чтобы узнать точную цену внедрения нестандартного весового комплекса заполните опросный лист для автомобильных или вагонных весов.

Посмотрите портфолио реализованных проектов

ПАК «ОРИОН» 241029

ПАК «ОРИОН» 240710

ПАК «ОРИОН» 240701

ПАК «ОРИОН» 240627

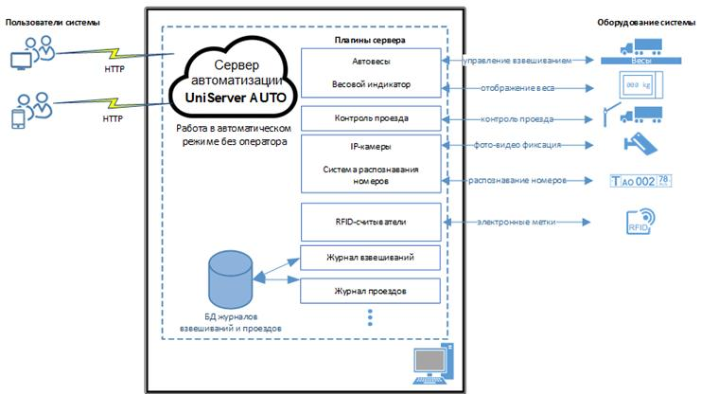

Пример схемы реализации

Пример схемы реализации Орион

Пример работы системы контроля доступа

UniServer AUTO: описание программного обеспечения

WEB приложение для автоматизации процессов взвешивания (учета и контроля) транспорта на автомобильных и вагонных весах. Программный комплекс представляет собой сборку из модулей системы UniServer AUTO и поставляется совместно с WEB платформой сервер UniServer AUTO. Приложение является усовершенствованным аналогом весы софт весовой терминал 1С.

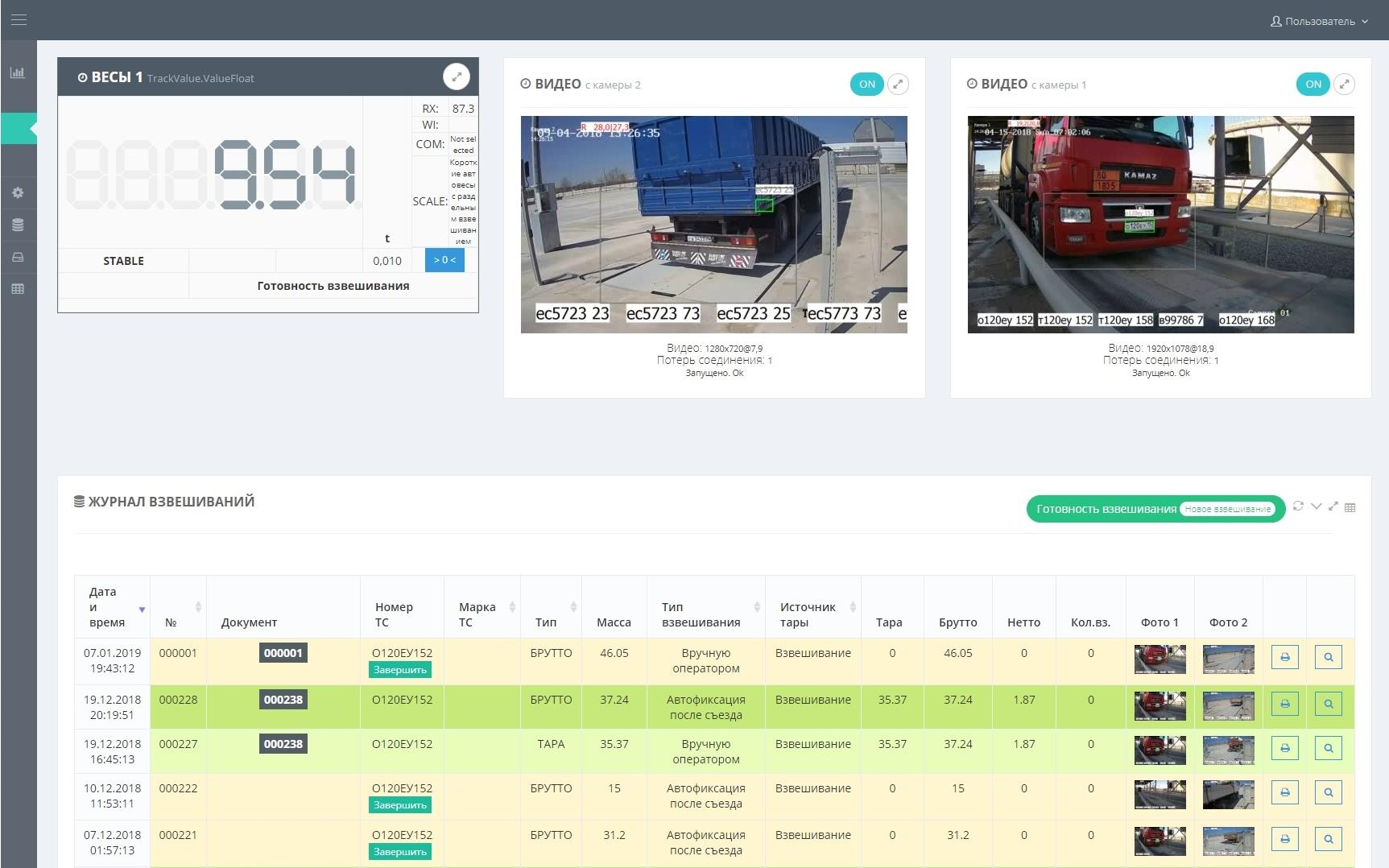

Интерфейс UniServer Auto

UniServer AUTO — это Web-сервер с открытой модульной архитектурой. Конфигурация различных модулей системы позволяет создать территориально распределенные автоматизированные сервера для сбора, обработки данных и управления технологическим оборудованием.

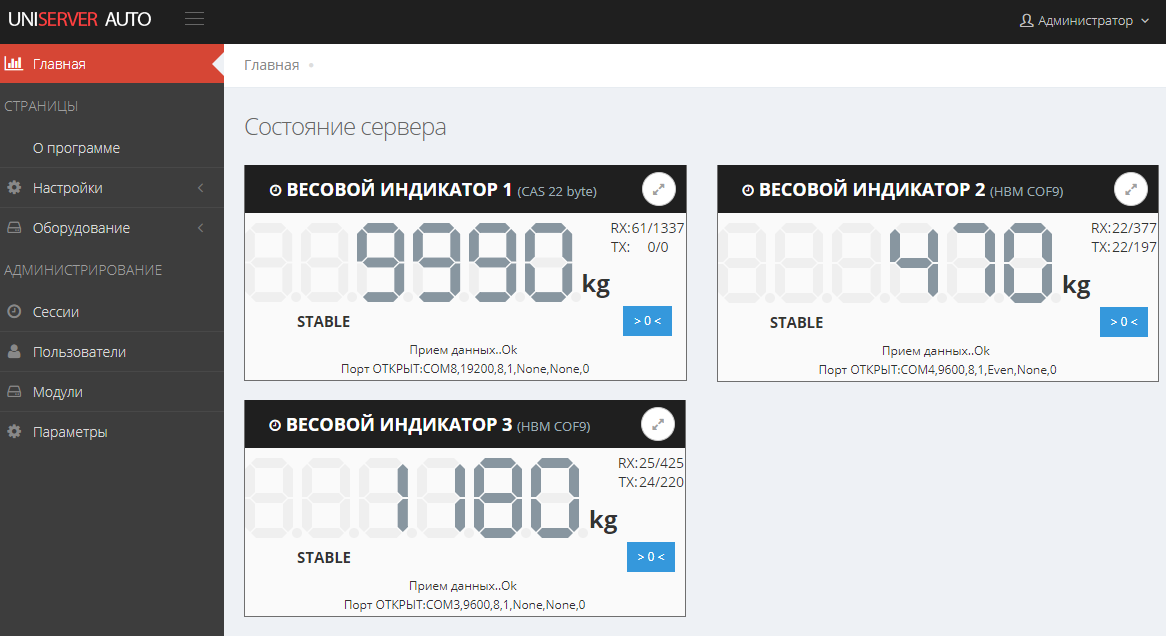

Значения с группы весов
  • WEB приложение. Работает под управлением ОС Windows XP, 7, 8, 8.1, 10, Server 2008, 2012. С архитектурами x86, X64.
  • Размещается локально (на компьютере весовой) или на сервере в сети предприятия.
  • Удалённое подключение клиентов, возможность экспорта/импорта данных (HTTP POST/GET запросы в формате JSON).
  • Отправка команд на контроллер для управления отгрузкой
  • Подключение нескольких весовых систем одновременно

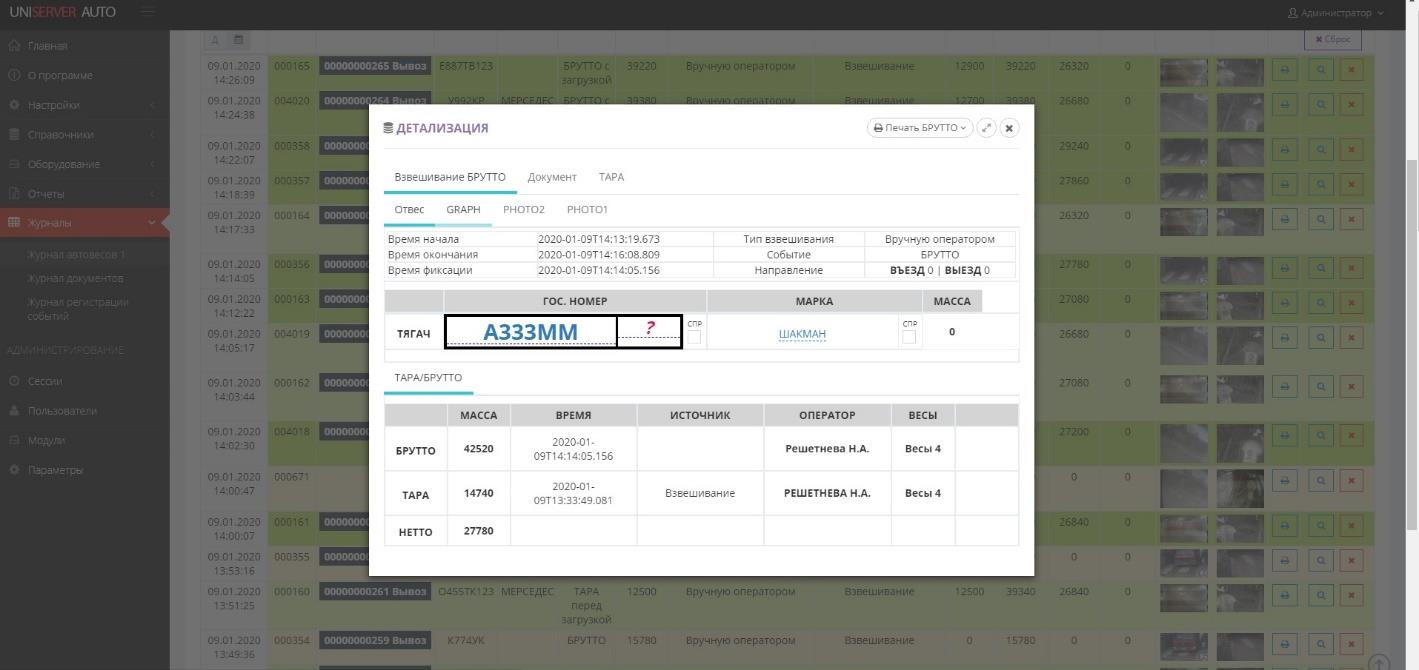

Журнал взвешивания
  • Система взвешивания автоматически ведет свой независимый журнал взвешиваний

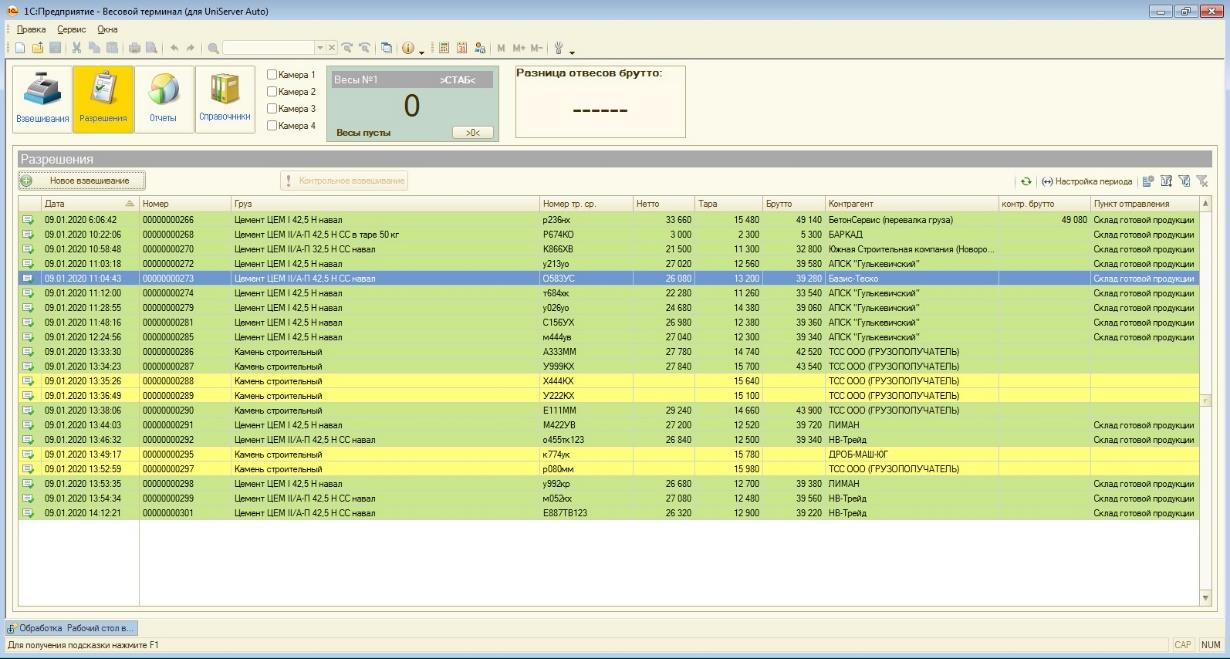

  • Позволяет удалённо производить взвешивание из 1С Предприятие
Удаленный мониторинг
  • Преимущества WEB приложения – удаленный
    мониторинг через WEB браузер.
  • Доступ к настройкам и журналам системы из любой точки сети.
  • Авторизация каждого пользователя по имени и паролю.
  • Разделение прав каждого пользователя по уровням доступа.
  • Автоматическая синхронизация журналов и справочников между удаленными объектами.
  • Offline обмен в различных схемах. Создание консолидированной БД общих журналов

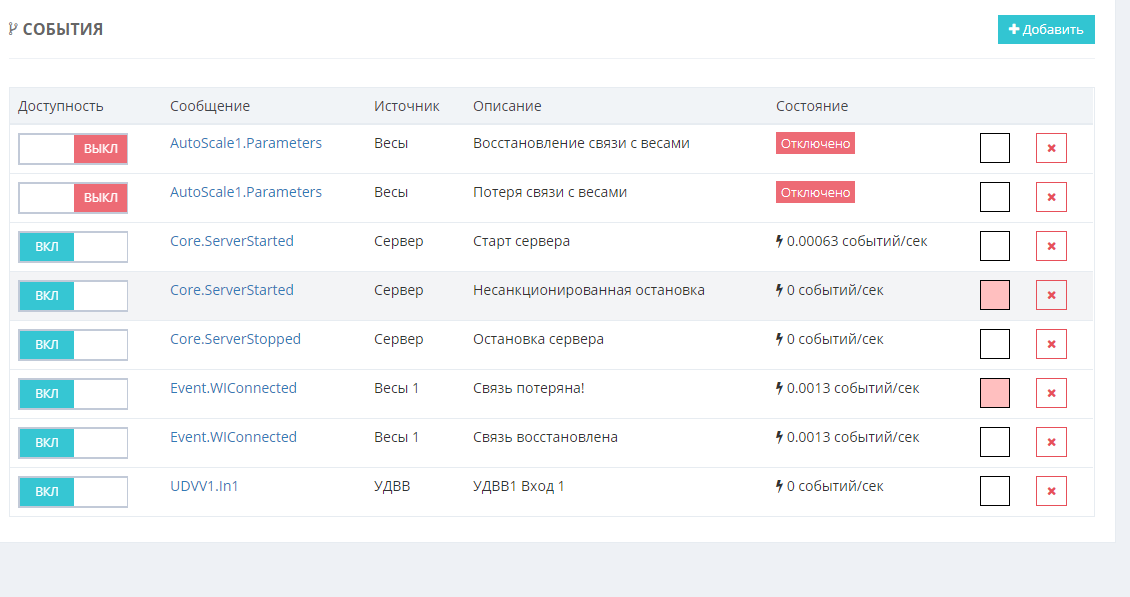

Журнал событий
  • Регистрация внештатных событий в журнал
  • Настройка регистрируемых событий, раскраска журнала событий.
  • Гибкая настройка логики событий с помощью скриптов, без
    модернизации корректировки кода.
  • Все настройки производятся через WEB интерфейс

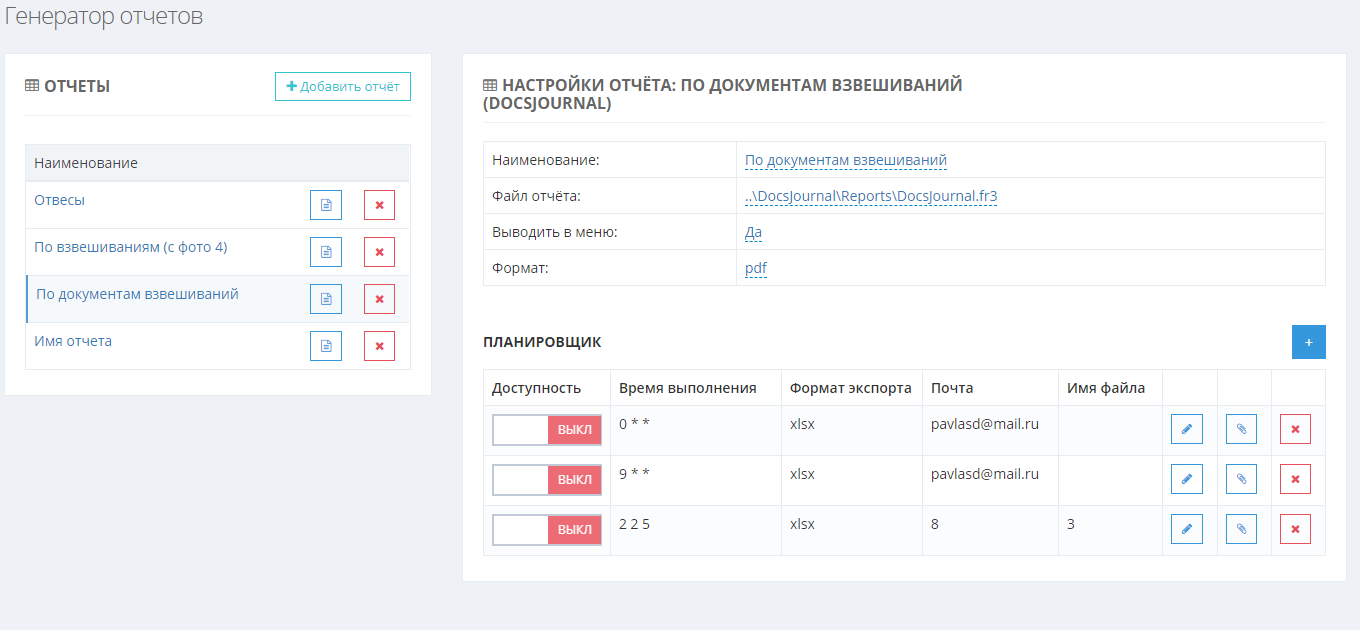

Генератор отчетов
  • Универсальная система отчетности FastReport с
    автоматическим планировщиком
  • Печать отчетов и форм документов в универсальной системе
    FastReport. Редактор печатных форм.
  • Планировщик автоматической отправки отчетов на Email

Интеграция с ФГИС УТКО

 Цель проекта

Создание полностью автоматизированной системы для бесфундаментных автомобильных весов ВЕСТА-М2-40-8 с интеграцией в ФГИС УТКО для обеспечения непрерывной круглосуточной работы объекта и соответствия нормативным требованиям.

 Интеграция с ПАК ОРИОН — оптимальное решение

Соответствие требованиям законодательства

Автоматизированная система ПАК ОРИОН обеспечивает полное соответствие требованиям законодательства по учёту твёрдых коммунальных отходов и гарантирует бесперебойную передачу данных во ФГИС УТКО, что является ключевым условием для сохранения лицензии на ведение деятельности.

Экономическая эффективность

— Сокращение трудозатрат персонала до 80%

— Исключение человеческого фактора при взвешивании и учёте

— Увеличение пропускной способности весового комплекса

— Снижение простоев транспорта

— Окупаемость системы в течение 8-12 месяцев

Удобство эксплуатации

Система работает практически автономно, требуя минимального вмешательства оператора, что позволяет оптимизировать рабочие процессы и сосредоточить персонал на более важных задачах.

 Этапы реализации проекта

1. Подготовительные работы

— Обследование объекта

— Согласование технического задания

— Подготовка необходимой инфраструктуры (опоры, кабель-каналы)

 2. Монтаж оборудования комплекса ПАК ОРИОН

Компоненты системы и их назначение:

Автоматическая идентификация транспорта

— Видеокамера RVi-1NCT2079 для создания архива процесса взвешивания

— RFID система (считыватели Matrix III net, карты Mifare)

Как это работает: Система автоматически фиксирует въезд транспортного средства. RFID-система гарантирует 100% определение транспортных средств даже при сложных погодных условиях. В комплект входит 100 идентификационных карт, что позволяет подключать к системе собственный транспорт и автомобили сторонних поставщиков отходов. Обзорная камера создает видеоархив всех взвешиваний для дополнительного контроля.

Контроль позиционирования транспорта

— Оптико-электронные извещатели (2 шт.)

Как это работает: Датчики определяют правильное расположение транспортного средства на весах и дают сигнал системе для начала взвешивания только при корректном позиционировании, что исключает ошибки неполного наезда.

Управление потоком транспорта

— Светофоры светодиодные (4 шт.)

— Дублирующее табло ВДТ-160/320

Как это работает: Система автоматически регулирует движение транспорта с помощью светофоров, обеспечивая безопасность и оптимальную пропускную способность. Информационное табло отображает результаты взвешивания и инструкции для водителей, информируя о текущем этапе взвешивания и сигнализируя о завершении процесса, когда можно съезжать с весов.

Надёжная передача данных

— Точки доступа MikroTik SXTsq Lite2 (2 шт.)

— Система бесперебойного питания SKAT-UPS 1000 RACK с аккумуляторами Delta (опционально)

Как это работает: Точки доступа MikroTik обеспечивают надежную передачу данных с площадки взвешивания в административное здание, удаленное на расстояние около 2 км, что особенно важно при слабом сигнале мобильного интернета на объекте. Опциональная система бесперебойного питания гарантирует работу комплекса в течение 8 часов (полная рабочая смена) даже при отключении электроэнергии.

Центр управления

— ПО UniServer AUTO: АВТО ВЕСЫ ПРОФ

— Промышленный ПК с пылезащитой или стандартный ПК с монитором

Как это работает: Специализированное программное обеспечение автоматически обрабатывает данные с весов, камер и RFID-системы, формирует отчёты и передаёт информацию во ФГИС УТКО. Интуитивно понятный интерфейс позволяет оператору контролировать процесс, но не требует постоянного вмешательства.

 3. Настройка и интеграция

Интеграция с ФГИС УТКО

Подключение через специальный модуль обеспечивает автоматическую передачу данных в государственную информационную систему учёта твёрдых коммунальных отходов, что является обязательным требованием для сохранения лицензии.

Наполнение базы данных

— Внесение информации о транспортных средствах

— Создание справочника контрагентов

— Настройка учётных записей пользователей

 4. Тестирование и обучение

— Проверка работоспособности всех компонентов системы

— Обучение персонала работе с системой

— Тестовая эксплуатация с повышенным контролем

 5. Сдача проекта и техническая поддержка

— Подготовка эксплуатационной документации

— Настройка регулярного резервного копирования

— Техническая поддержка

 Особенности работы автоматизированной системы

Алгоритм работы:

1. Транспортное средство подъезжает к весам

2. Система считывает RFID-метку для идентификации автомобиля

3. Светофор разрешает въезд на весы

4. Датчики контролируют правильное позиционирование транспорта на весах.

5. Происходит взвешивание и фиксация данных

6. Результат отображается на информационном табло

7. Табло информирует водителя о завершении взвешивания

8. Система разрешает выезд с весов

9. Данные автоматически передаются во ФГИС УТКО в конце рабочей смены в автоматическом режиме.

10. Видеокамера создает архивную запись всего процесса взвешивания

Преимущества для оператора:

— Минимальное участие в процессе взвешивания

— Автоматическое формирование отчётов

— Удобный поиск по базе данных

— Возможность ручной корректировки при необходимости

 Заключение

Автоматизация автомобильных весов с помощью ПАК ОРИОН — это не просто способ соответствовать требованиям законодательства, но и шаг к созданию современного, эффективного предприятия с оптимизированными бизнес-процессами.

Учитывая высокую нагрузку (до 100 взвешиваний в сутки) и круглосуточный режим работы, система ПАК ОРИОН является идеальным решением, которое не только повысит эффективность работы предприятия, но и обеспечит сохранение лицензии благодаря надёжной интеграции с ФГИС УТКО.
