  1. Вагонные весы
  2. ВЕКТОР бесфундаментные

Вагонные бесфундаментные весы ВЕКТОР

Краткое описание

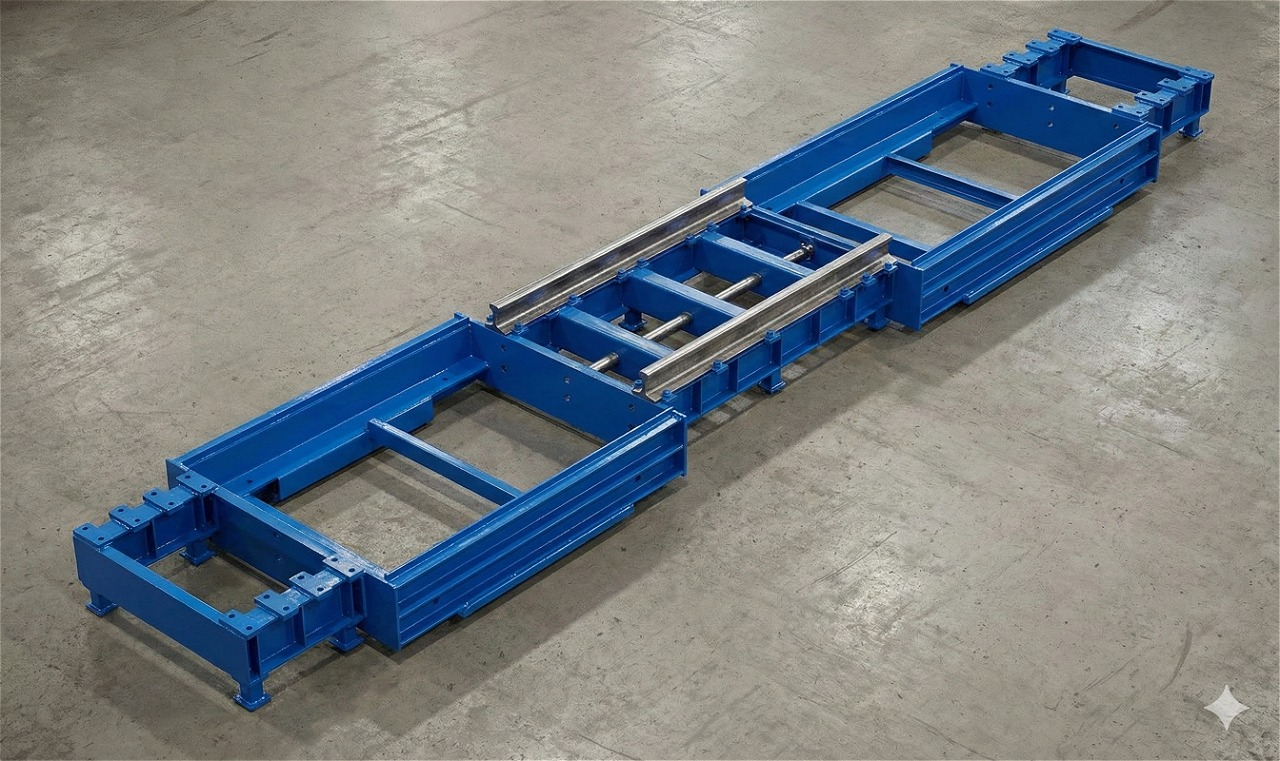

Поставляются с рамой для бесфундаментной установки. Подобная комплектация актуальна, когда РЖД предъявляет особые требования к месту установки весов.
Рама также позволяет сэкономить на строительстве фундамента.
Размеры платформ и конфигурация рамы зависят от типов взвешиваемых вагонов.

от 1 550 000 руб.

Нагрузка: 60, 80, 100, 150, 200 тонн

ГОСТ OIML-R-76-2011

Гарантия 36 мес.

Срок изготовления  от 12 р.д.

Доставка: 216 пунктов самовывоза или доставка до Вашего предприятия любой транспортной компанией. Доставка осуществляется стандартным транспортом.

Общая информация

Модели

Характеристики

Комплектация и опции

Сертификаты

Монтаж

Вагонные железнодорожные весы ВЕКТОР состоят из грузоприемного устройства, установленного на весоизмерительных тензодатчиках, и весового преобразователя, отображающего результат взвешивания. Грузоприемное устройство весов встраивается в железнодорожный путь и представляет собой модульную конструкцию. В зависимости от типов вагонов, которые необходимо взвешивать, грузоприемное устройство состоит из одной или двух или трех рабочих секций.

Весы ВЕКТОР могут поставляться в различных комплектациях и модификациях в соответствии с вашими производственными задачами и желаниями. Для определения подходящей модели железнодорожных вагонных весов необходимо заполнить опросный лист.

Ассортимент

МоделиНагрузка весовЦена деления весовДлина взвешивающего модуляКоличество модулей
ВЕКТОР-6060 т20 кг4,5 м, 5 м, 5,5 м,
в зависимости
от типов вагонов
2 или 3,
в зависимости
от типов вагонов
ВЕКТОР-8080 т50 кг
ВЕКТОР-100100 т50 кг
ВЕКТОР-150150 т50 кг
ВЕКТОР-200200 т100 кг

Характеристики

Класс точности – III (Средний).
Класс точности датчиков – С3.
Диапазон температур для ГПУ, -30°…+40°С.
Класс защиты для ГПУ, – IP68.
Напряжение, от 187 до 242 В.
Частота, Гц 50±1.
Потребляемая мощность, не более, 5 ВА.
Срок службы по ГОСТ, не менее 8 лет.
ЖД колея, мм – 1520
Рельсы – Р65
Автономная работа от аккумулятора (опционально).

Функции:

автоматическая и полуавтоматическая установка нуля,
сигнализация о перегрузке,
выборка массы тары,
компенсация массы тары
и др. в зависимости от индикатора (терминала).

Базовая комплектация:

  • Рама для бесфундаментной установки
  • Грузоприемная платформа в сборе с рельсами Р65;
  • Комплект весоизмерительных двухопорных датчиков в сборе с узлами встройки;
  • Весовой индикатор (терминал);
  • Коробка балансировочная;
  • Кабель сигнальный;
  • Документация: Паспорт/РЭ на весы, паспорт/РЭ на индикатор (терминал), сертификаты на датчики, строительное задание на фундамент.

Опции:

  • Подключение к системе дозирования

  • Удлинение сигнального кабеля за метр;

  • Дублирующее табло;

  • Преобразователь интерфейса для подключения индикатора в Ethernet;

Весы вагонные ВЕКТОР изготовлены ООО «Весовая Компания «Тензосила» по международному ГОСТ OIML R 76-1-2011.

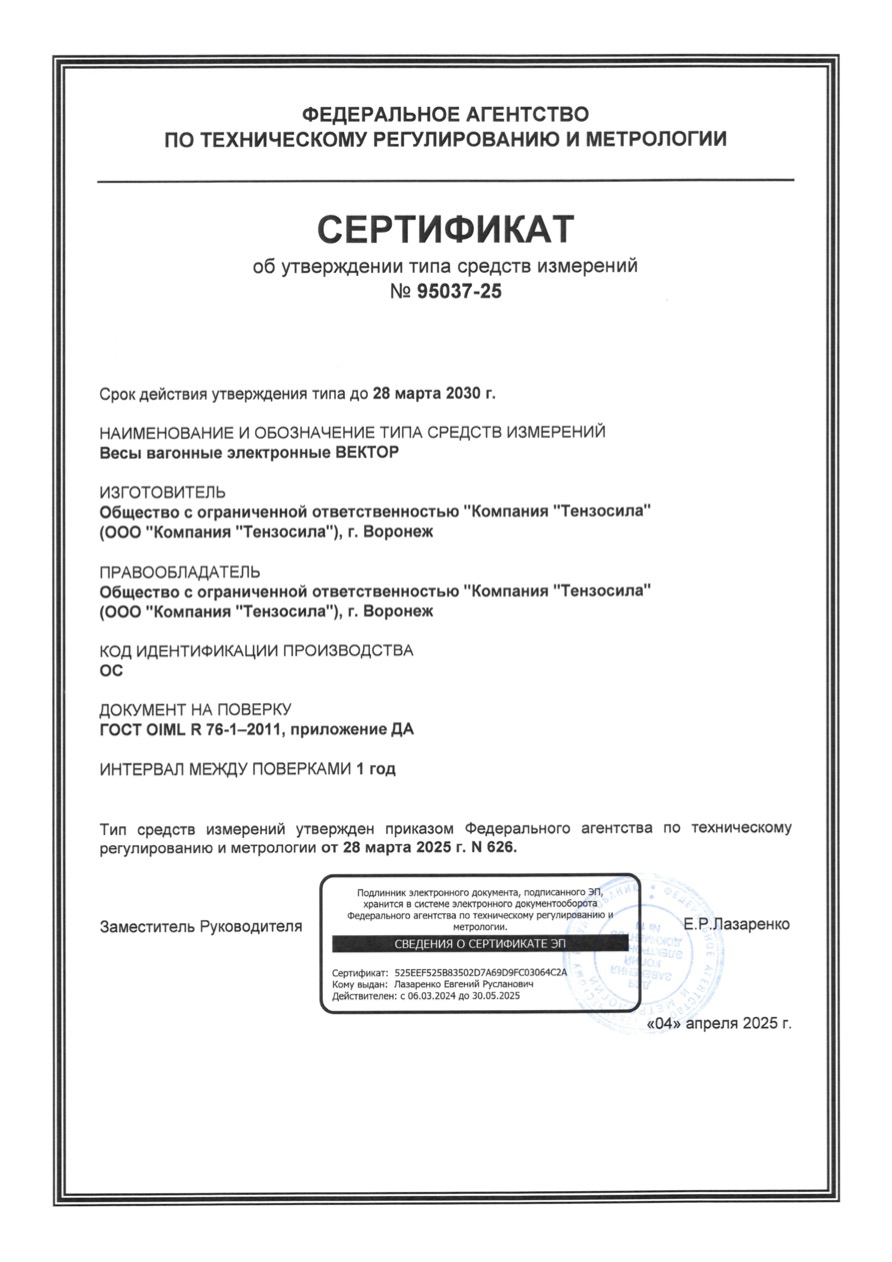

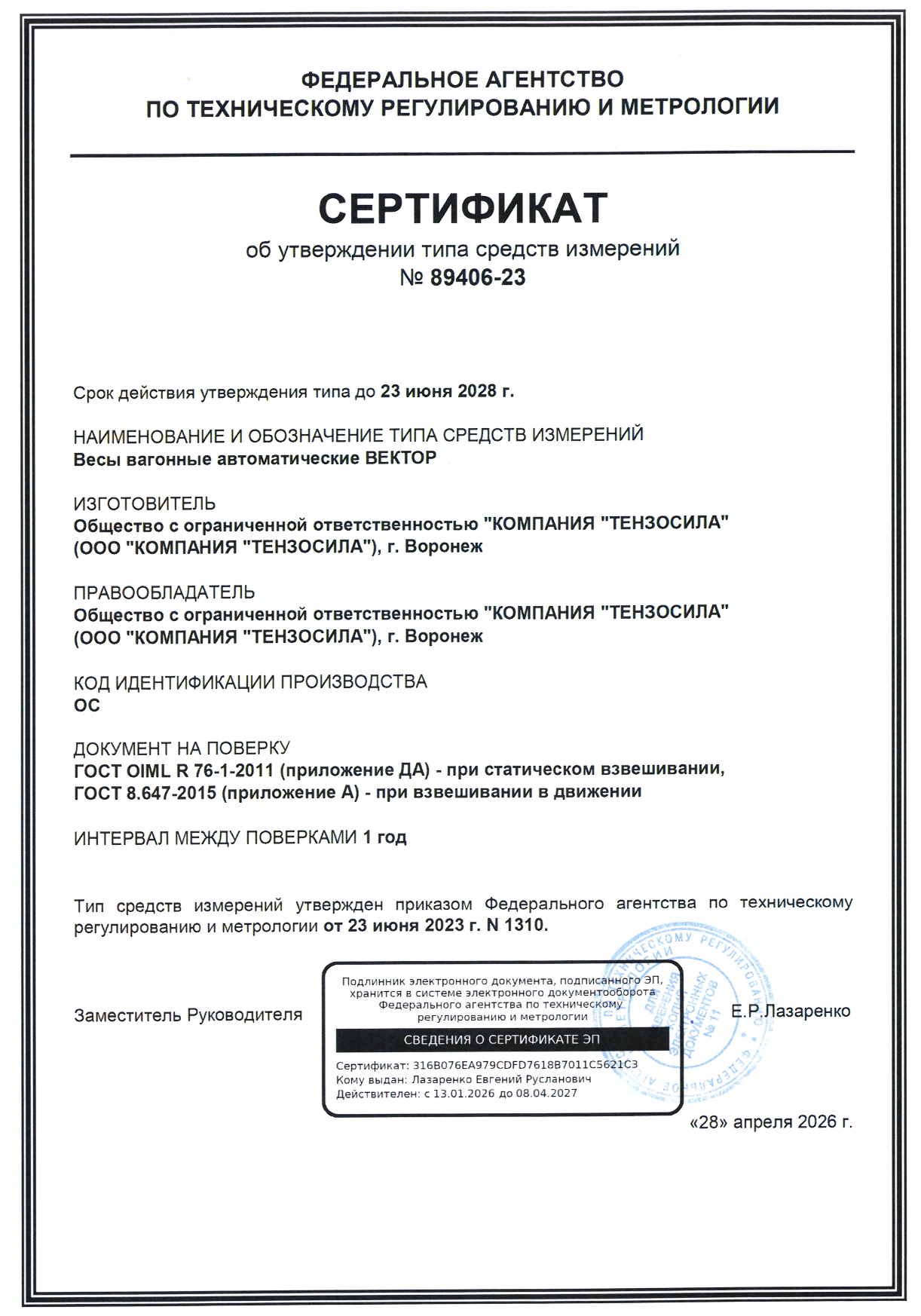

Весы вагонные ВЕКТОР внесены в Государственный реестр средств измерений Российской Федерации под № 62328-15.

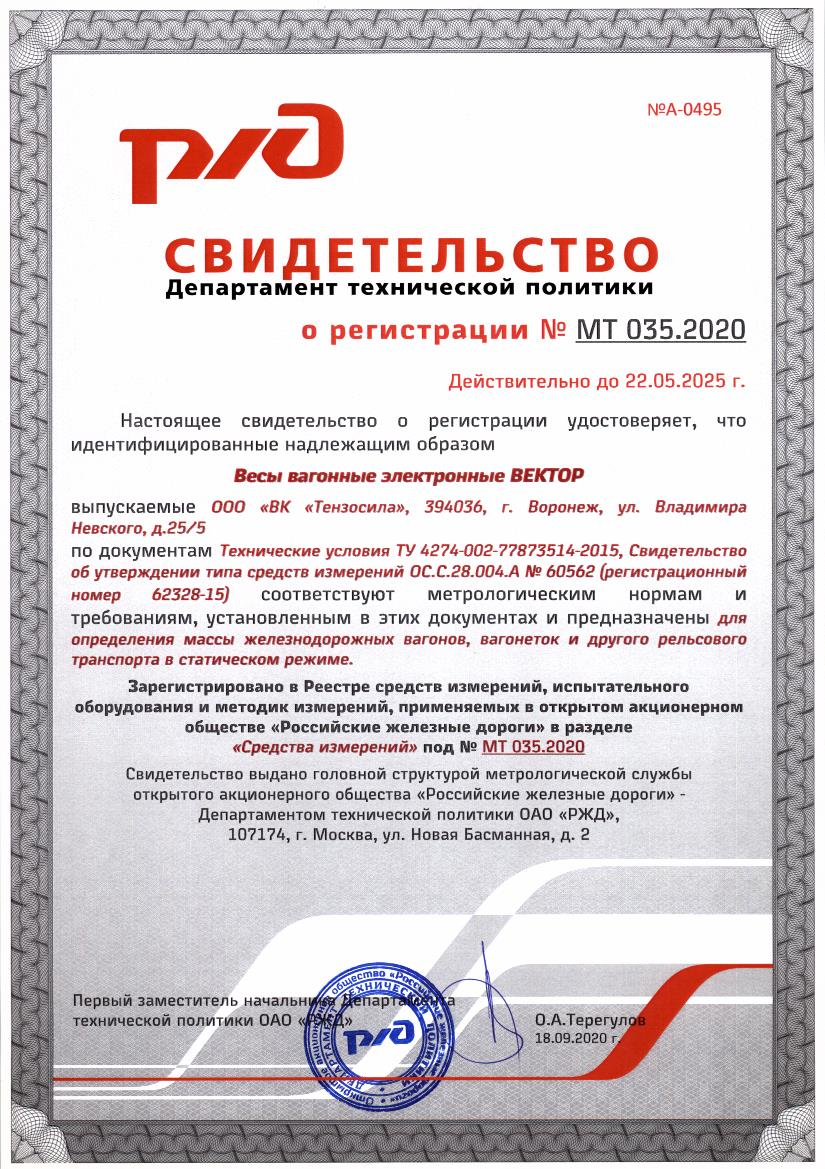

Вагонные весы ВЕКТОР зарегистрированы в реестре средств измерений ОАО «Российские Железные Дороги» под номером МТ 005.2018

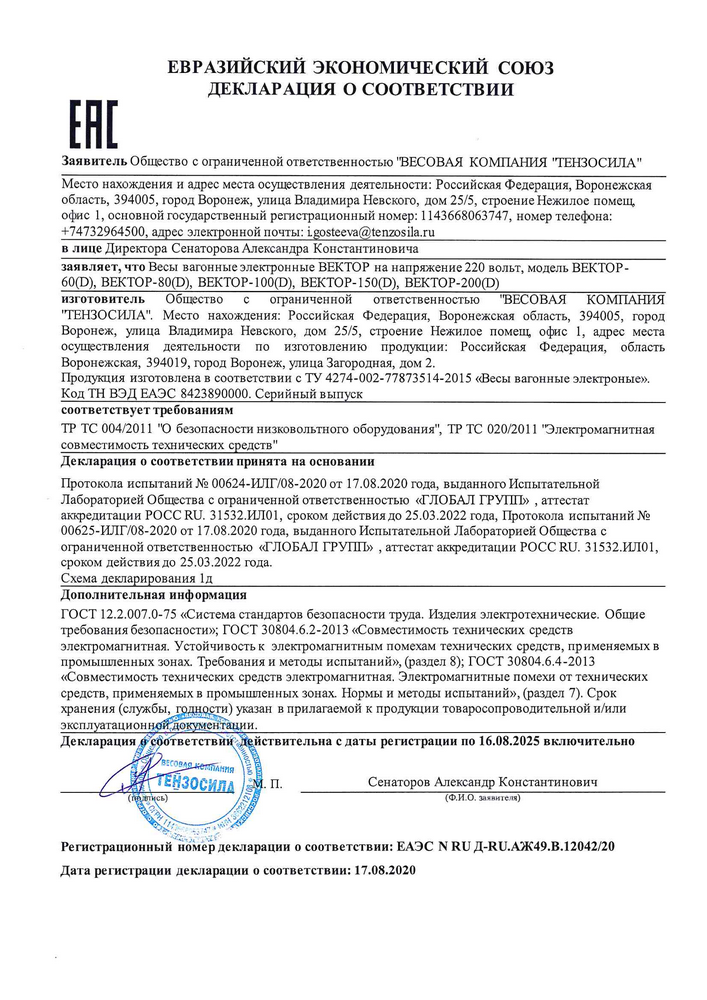

Весы ВЕКТОР соответствуют техническому регламенту Евразийского Экономического Союза (2016-2020 год)

Весы ВЕКТОР соответствуют техническому регламенту Евразийского Экономического Союза (2020-2025 год)

Грузоприемное устройство весов встраивается в железнодорожный путь и представляет собой модульную конструкцию. В зависимости от типов вагонов, которые необходимо взвешивать, грузоприемное устройство состоит из одной или двух рабочих секций, а также промежуточной секции.

Благодаря собственной монтажно-строительной бригаде весовой завод «Тензосила» способен построить, смонтировать и установить весовой комплекс «под ключ».
Монтаж весов может осуществляться квалифицированной монтажной бригадой производителя, либо самостоятельно силами заказчика, также предлагается услуга шеф-монтажа для осуществления монтажа своими силами под контролем квалифицированного специалиста от производителя.

4 причины почему вагонные весы ВЕКТОР одни из лучших

Экономия до 900 т. р. на техническом обслуживании

Не требуют дорогостоящей регулировки

За счет особой конструкции фундамента, весы не требуют регулировки рельсов на протяжении всего срока службы. Исключено появление перепадов на стыке между рельсами весов и подъездных путей. На точность и надежность не влияют интенсивность эксплуатации и сезонные изменения грунта: подмывание, промерзание и оттаивание.

В других моделях вагонных весов с раздельным фундаментом удар колесных пар ж/д состава вызывает просадку подъездного и центрального модулей. Перепад более 2-х мм требует регулировки, иначе весы могут выйти из строя.

Более 15 лет эксплуатации без головной боли

Надежная конструкция

Цифровая электроника

В основе конструкции грузоприемного модуля лежит двутавр 50Б2. Высокий запас прочности допускает неограниченную интенсивность взвешивания, в том числе проезд маневрового тепловоза без последствий для весов

Встроенные люки для вентиляции подплатформенного пространства защищают от внутренней коррозии.

Большая под платформенная высота снижает вероятность выхода из строя весов из-за засорения приямка, а люковый доступ к датчикам помогает очищать весы от загрязнений.

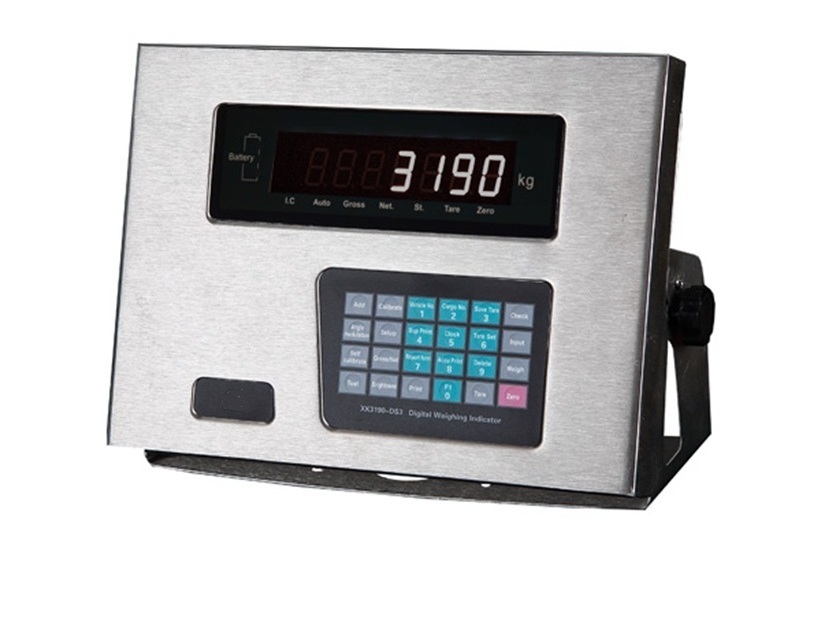

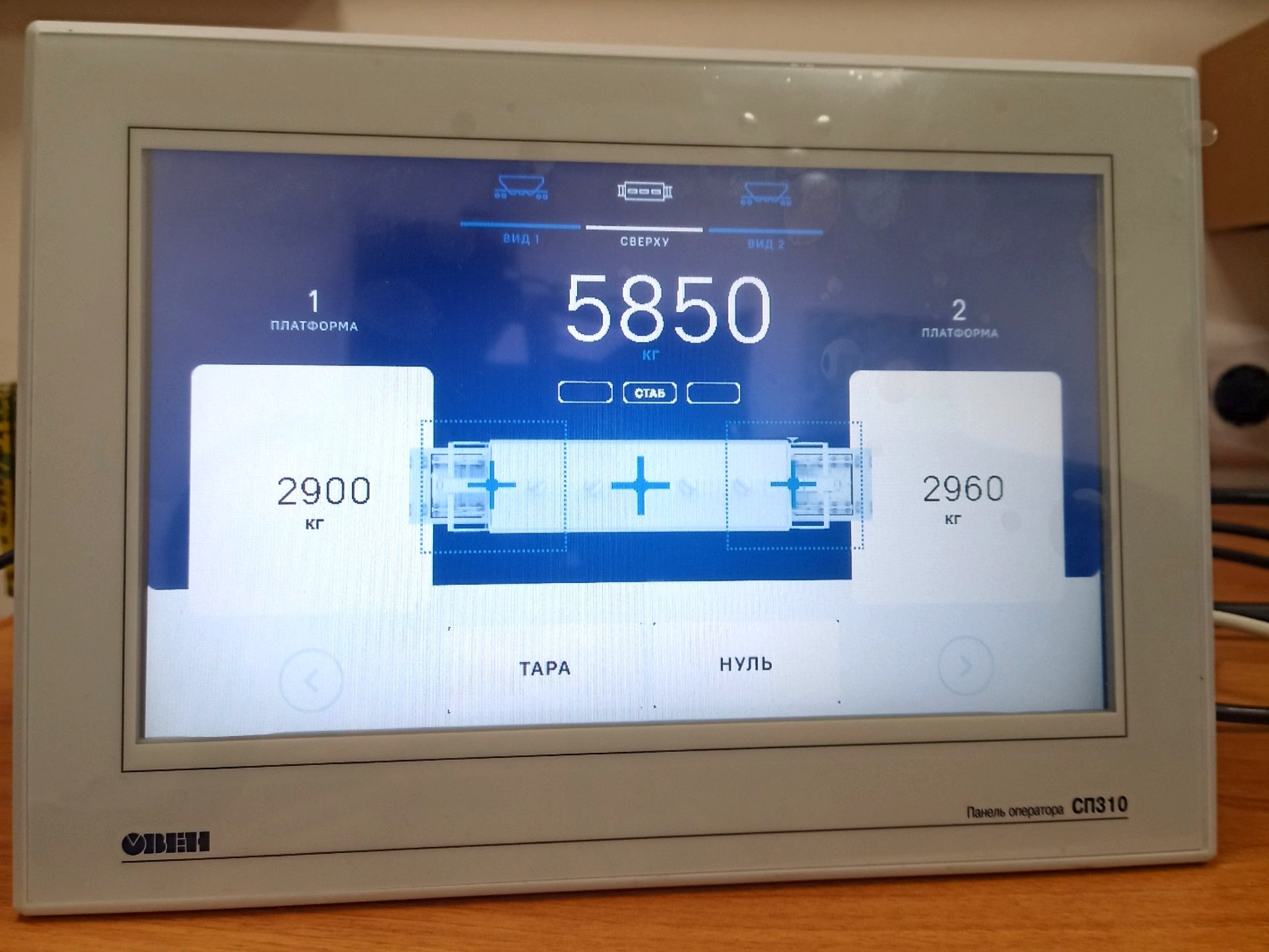

Терминал

Датчик

Сохранение калибровочных данных позволяет заменить датчик или терминал без вызова весоповерочного вагона, что значительно снижает эксплуатационные расходы на всем сроке службы весов.

Цифровая система взвешивания гарантирует отсутствие помех, вызванных изменениями  температуры, окислением контактной группы разъемов и электромагнитными помехами.

Кодированный сигнал защищает весы от внешнего воздействия.

Цифровые двухопорные датчики устойчивы к смещению при резком торможении.

Без штрафов от РЖД

Соответствуют требованиям РЖД

Весы ВЕКТОР отображают общую массу вагонов и вес каждой тележки за одно взвешивание. Это помогает избежать штрафов за некорректное распределение нагрузок на тележки.

Весы соответствуют требованиям и внесены в реестр РЖД.

Они могут быть установлены как на вашем участке пути, так и на участке, принадлежащем РЖД.

Взвешивайте в 4 раза быстрее

До 600 вагонов в день на одних весах

Быстрое взвешивание вагонов без расцепки за счет мгновенной стабилизации показаний и особой конструкции грузоприемного модуля. Размер взвешивающего модуля подбирается индивидуально в зависимости от типов вагонов, что позволяет взвешивать вагоны без расцепки.

Масса весов составляет 14,9 тонн, что снижает качение и вибрации при проезде по весам. Показания на весах выходят в ноль мгновенно, а при взвешивании стабилизируются менее чем за секунду.

В других моделях вагонных весов после остановки вагона платформа раскачивается до 15 секунд, что удлиняет процесс взвешивания.

Поставка железнодорожных весов «под ключ»

Конструкторское бюро, 5 монтажных бригад и отдел автоматизации позволяют осуществлять поставку вагонных весов "под ключ" в кратчайшие сроки.

Фундамент

Организуем строительство или произведем все работы самостоятельно.

Монтаж

Установим весы и произведем метрологическую настройку

Поверка

Организуем поверку, поможем договориться с ЦСМ

Автоматизация

Подключение к системе дозирования, передача информации на ПК, настройка системы распознавания вагонов и многое другое.

Автоматизация

Весовой комплекс ОРИОН для вагонных весов может состоять из комбинации следующих модулей:

  • программное обеспечение,
  • видеонаблюдение,
  • позиционирование,
  • управление потоком,
  • контроль несанкционированного доступа к весовому комплексу,
  • автоматическая идентификация вагонов,
  • беспроводная передача сигнала от весов на ПК весовщика,
  • бесперебойное питание весов,
  • удаленная связь ПК весовщика с сервером предприятия через интернет-канал.

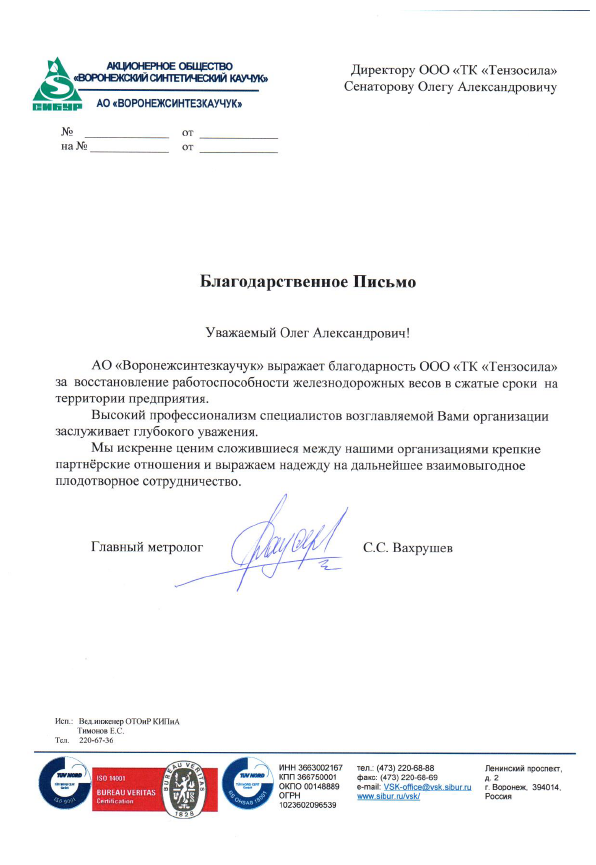

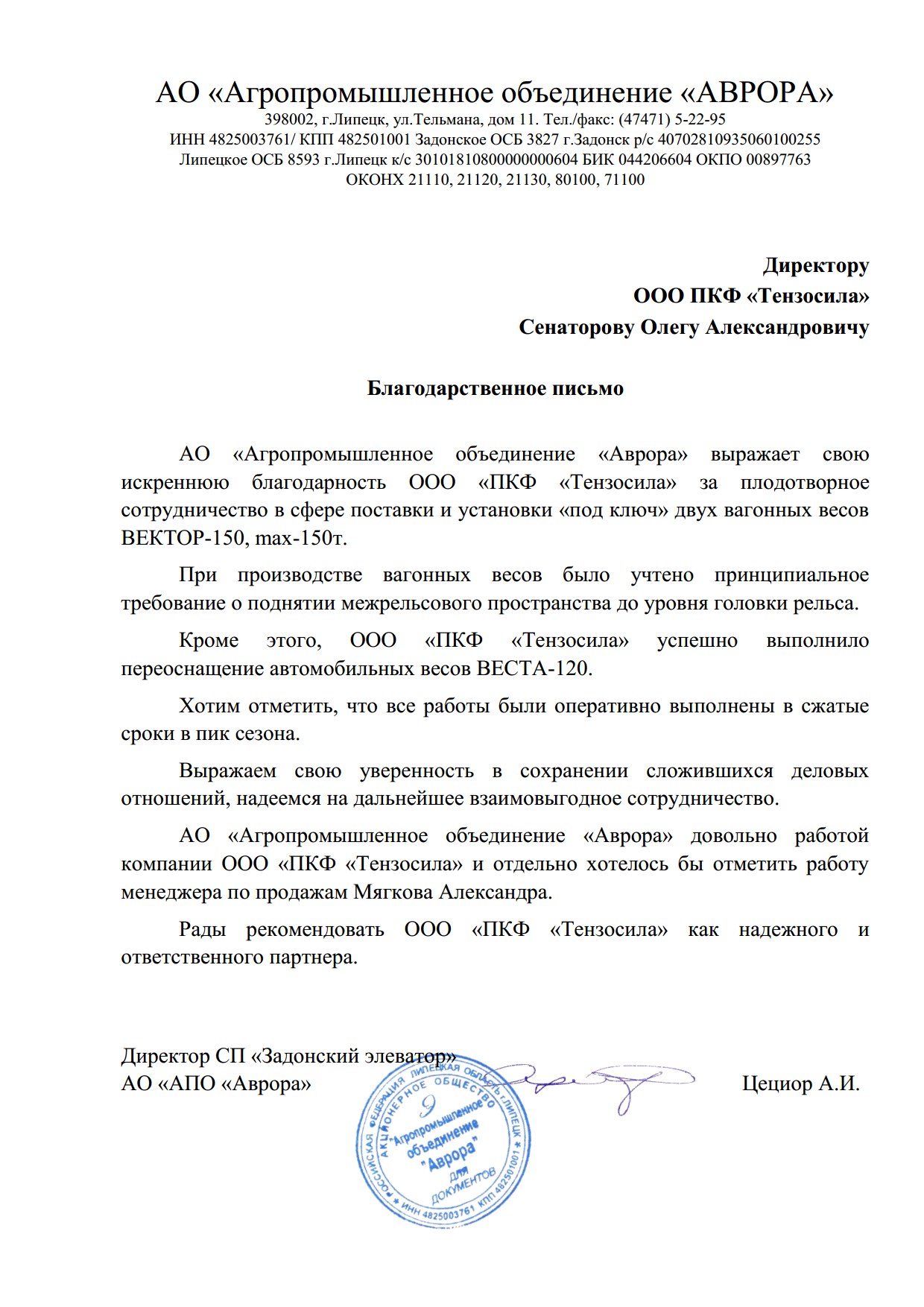

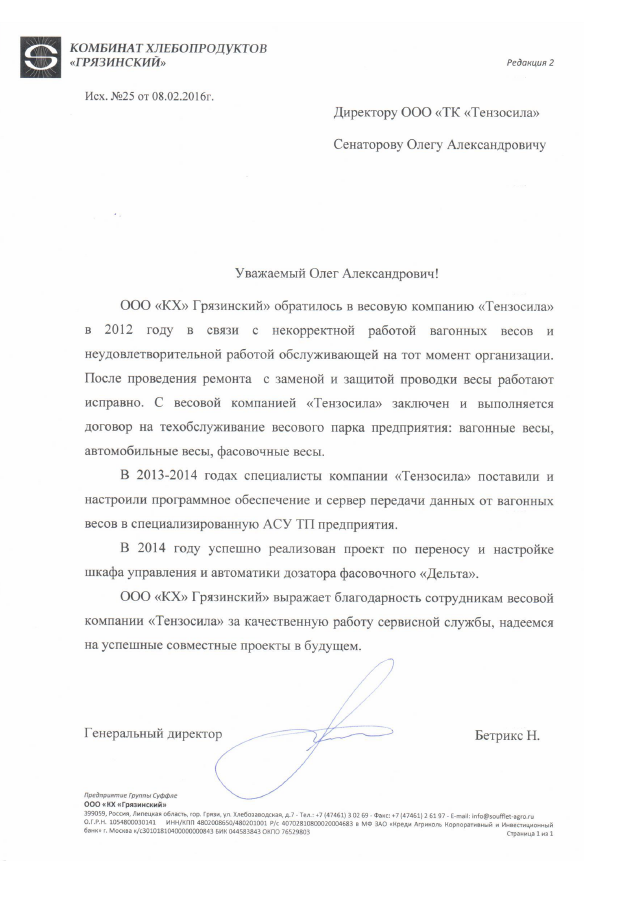

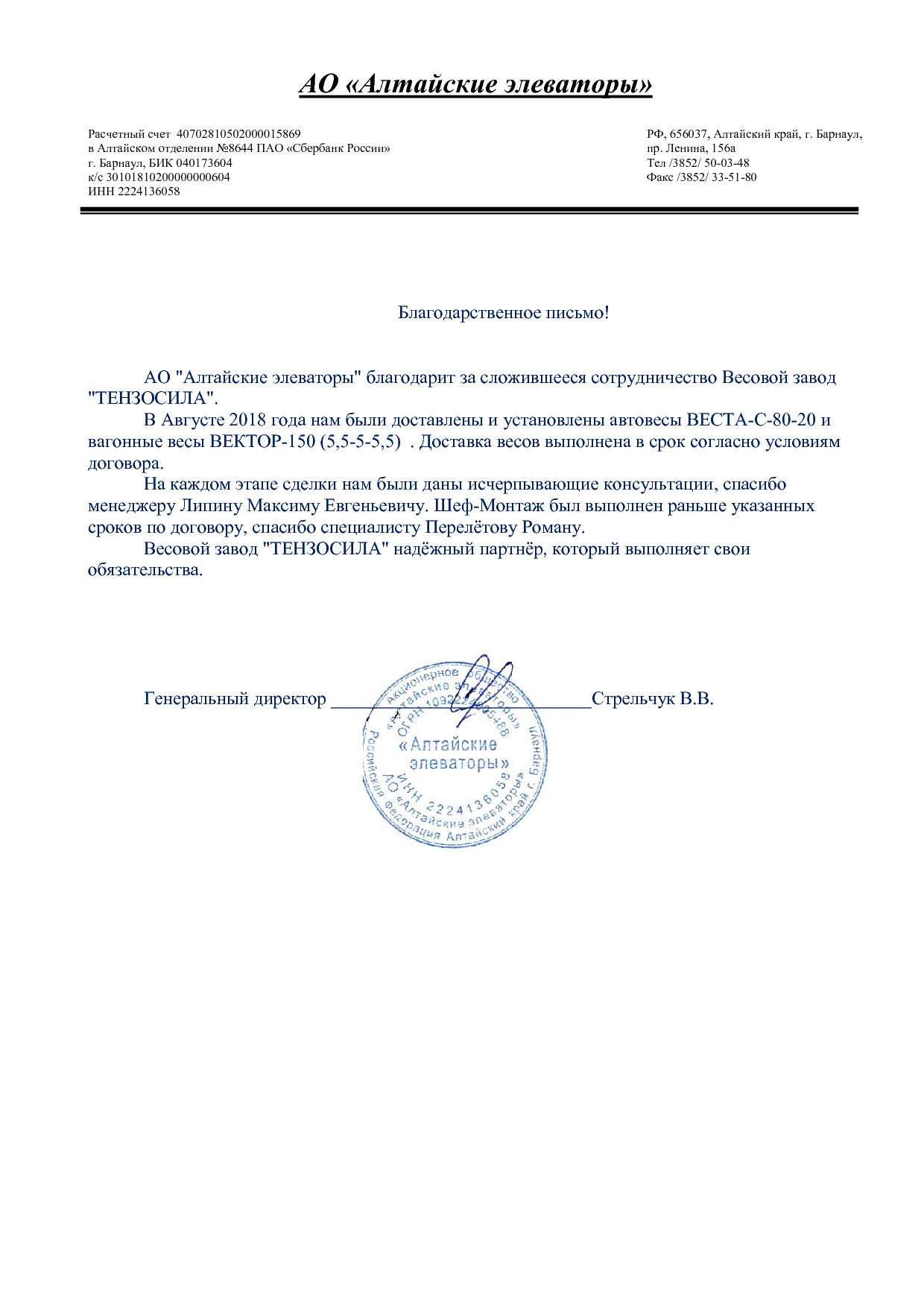

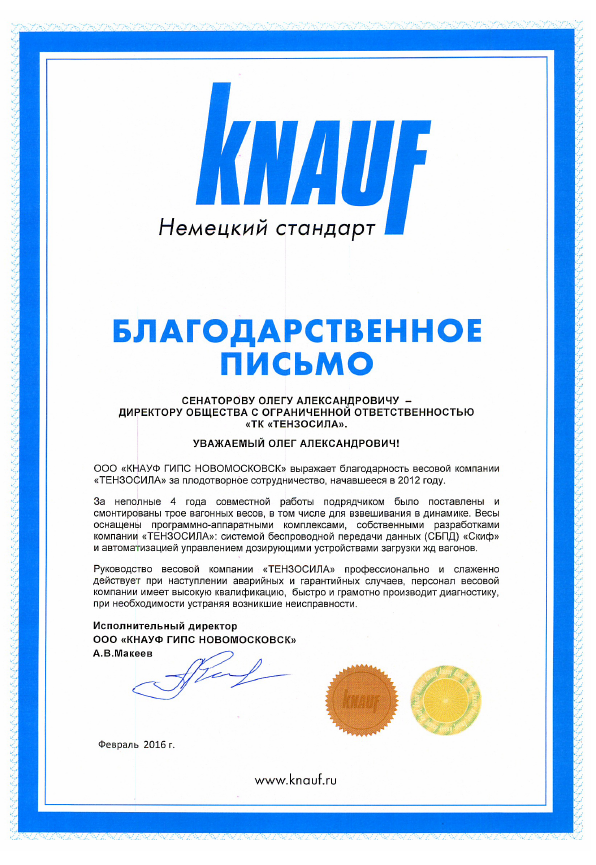

Отзывы

Доставка или самовывоз

За счет модульной конструкции весов доставка осуществляется стандартным автотранспортом, в том числе сборным грузом.

Более 200 пунктов самовывоза

Адресная доставка до Вашего предприятия

5 представительств и собственное производство

г. Москва
ул. Орджоникидзе, д. 7
+7 (495) 481-33-67

г. Санкт-Петербург
ул. Михаила Дудина, д. 15
+7 (812) 213-31-56

г. Воронеж
ул. Владимира Невского, д. 25/1
 +7 (473) 296-45-00

г. Казань
ул. Восстания, д. 102
8 800 333-45-99

г. Екатеринбург
ул. Стрелочников д. 9а
8 800 333-45-99
