Опции для автомобильных весов на пандусных фундаментах для решения типовых эксплуатационных задач

Проблемы эксплуатации весов в условиях загрязнения / обледенения

Одной  из  частых  проблем  автомобильных  весов  является  скопление  грязи,  льда  в  области установки  тензодатчиков,  а  также  между  платформой  и  пандусами  и  под  платформой.  Это приводит к появлению механических связей и нарушает нормальную работу весов. В большинстве случаев условия эксплуатации не позволяют избежать загрязнения (пункты приема свеклы, карьеры и т.п. – там, где на колесах автомобилей много грязи), поэтому главными задачами становятся:

−  обеспечить легкий доступ к критически важным пространствам для очистки от грязи;
−  по возможности увеличить время работы весов без обслуживания (очистки).

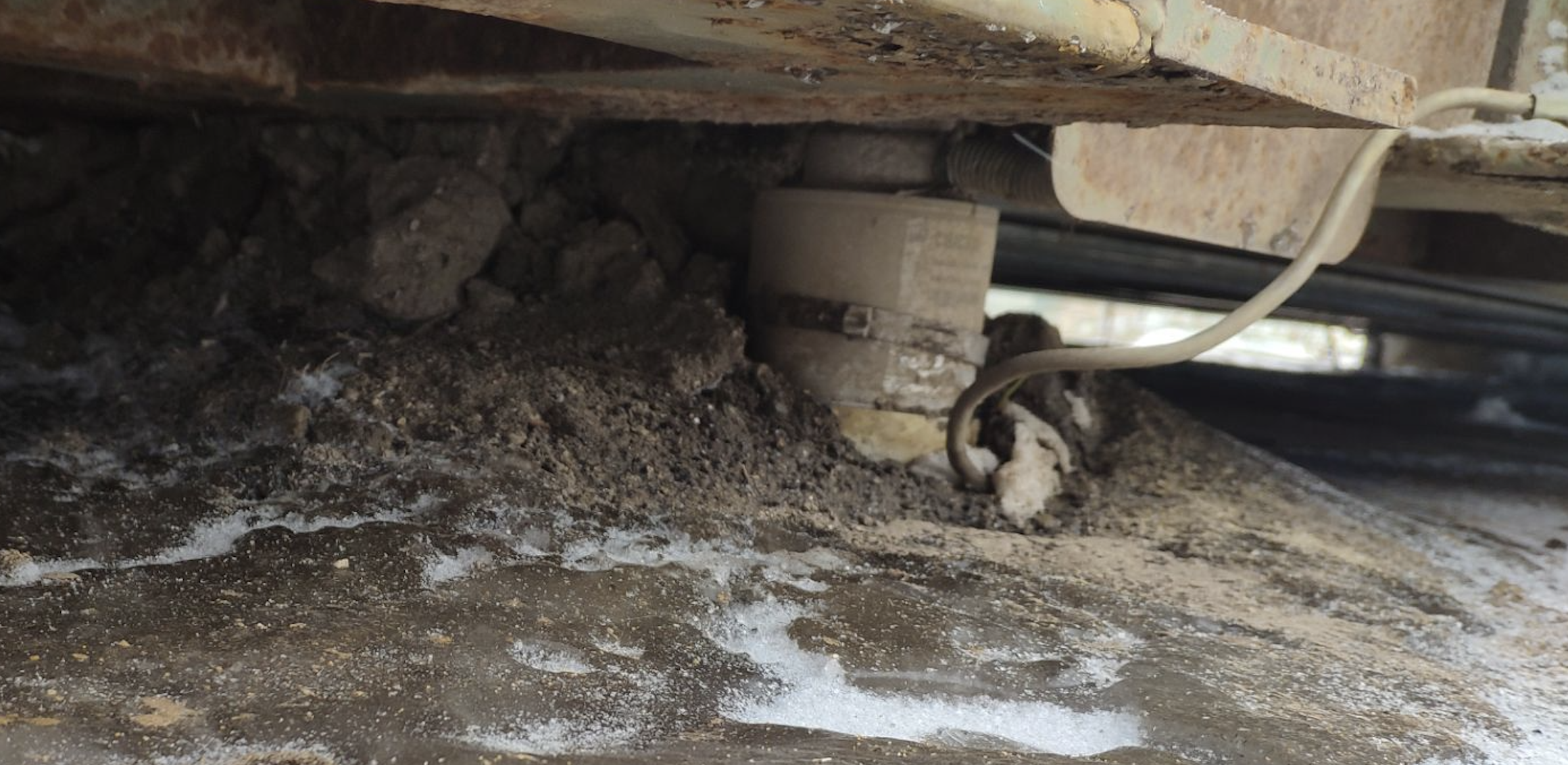

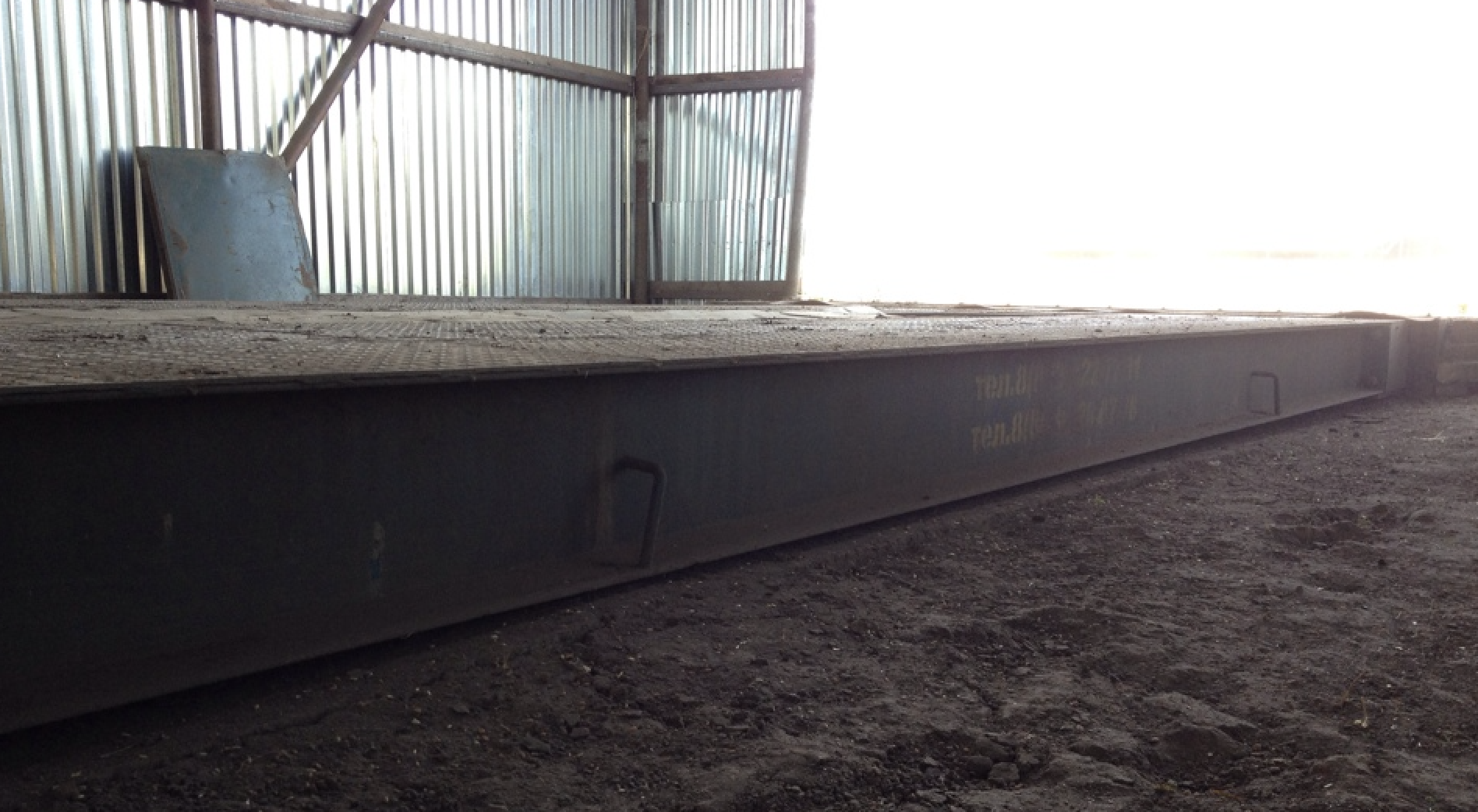

Весы некоторых производителей (очевидно, в целях экономии на фундаменте и на элементах конструкции) имеют очень маленькое расстояние  от  фундамента  до  платформы  («просвет»,  «клиренс»), что  приводит  к тому,  что  критическое  загрязнение  (когда  скопление  грязи/льда начинает  искажать  показания веса)  наступает  очень  быстро,  а  очистить  весы  простым  способом  практически  невозможно (особенно в зимнее время). Иногда для этого приходится полностью демонтировать ГПУ.

Последствия загрязнения критических зон:
−  Искажение показаний веса
−  Невозможность проведения коммерческого учёта
−  Риск метрологических нарушений при эксплуатации и поверки
−  Конфликты с контрагентами из-за неточности взвешивания

Всё это приводит к  большим  простоям в процессах  предприятия  и,  как  следствие, к большим убыткам. По этой причине разработан  ряд  технических  решений,  которые  позволяют  максимально эффективно  эксплуатировать  весы  в  условиях  сильной  загрязненности  в  любое  время  года  и решают обозначенные задачи.

По этой причине весовым заводом "ТЕНЗОСИЛА" разработан ряд технических решений (опций), чтобы максимально эффективно эксплуатировать автомобильные весы эстакадного типа (на пандусном фундаменте)  в любое время года.
Такие решение позволяют:
−  Обеспечить лёгкий доступ к критическим зонам для очистки;
−  Увеличить период работы весов без обслуживания;
−  Исключить образование механических связей в условиях сильного загрязнения;

Технические решения-опции для автомобильных весов эстакадного типа (на пандусном фундаменте)

1. Проставки под тензодатчики

Проставки под тензодатчики (Рисунок 1). Это металлические конструкции, устанавливаемые при монтаже весов под тензодатчики. Грязь может накапливаться на фундаменте длительное время вокруг проставок, никак не влияя на работу тензодатчиков и весов в целом. Проставки увеличивают и без того большой «клиренс» весов, что позволяет при необходимости легко очищать подплатформенное пространство весов от загрязнений.

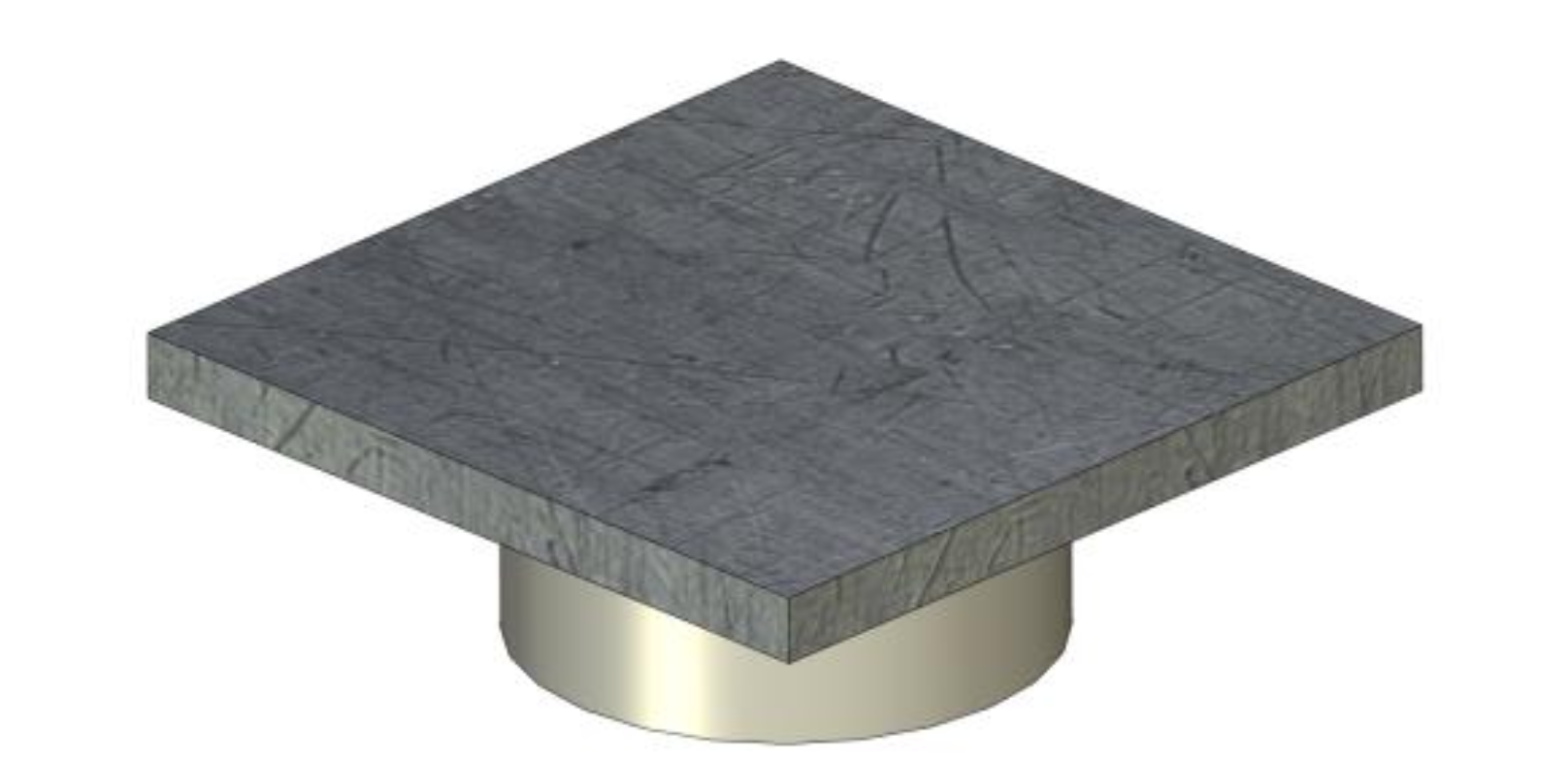

Рисунок 1 – Типовая проставка​​​​

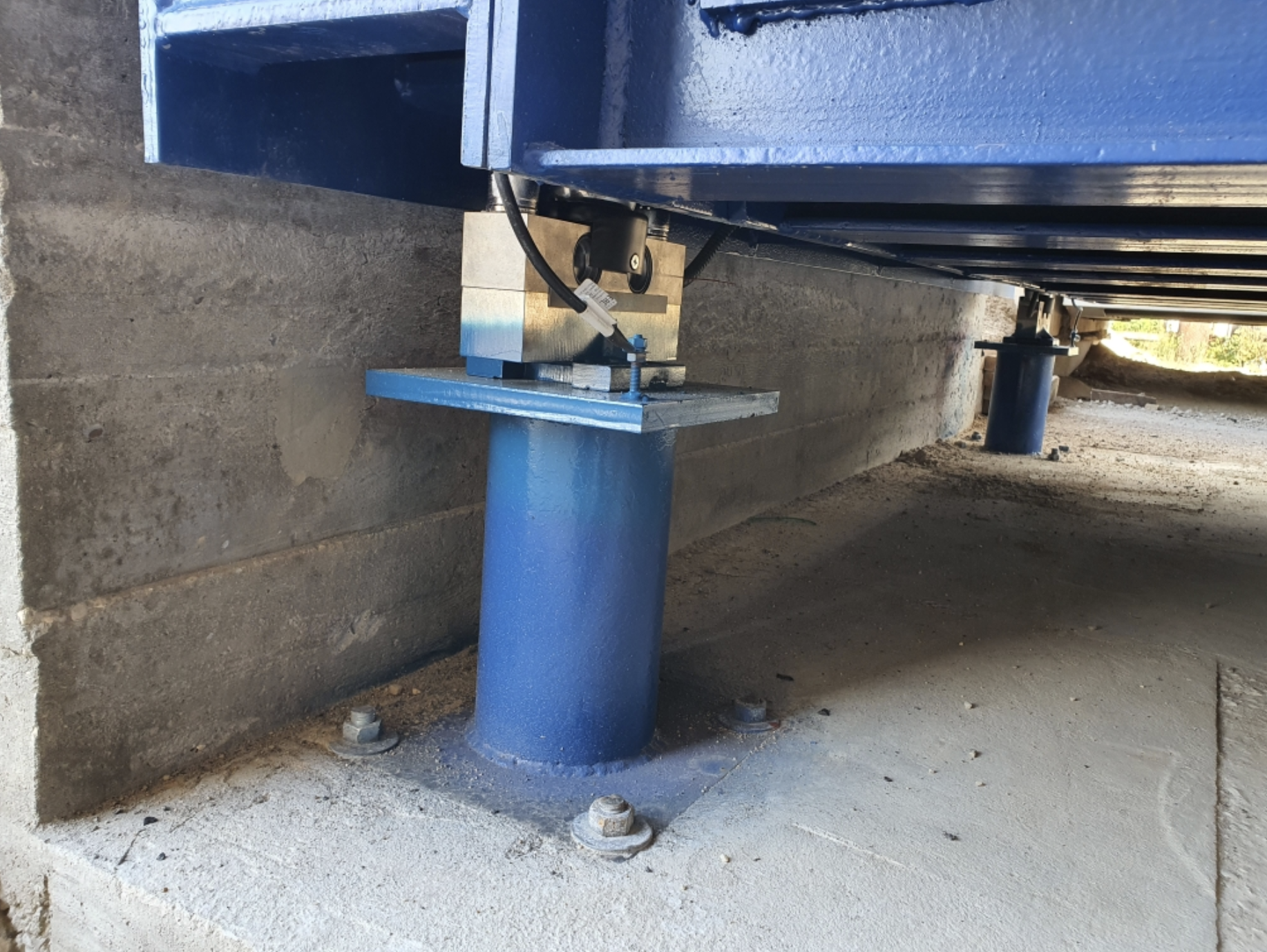

Не типовая проставка, увеличенной высоты по индивидуальному запросу заказчика

Проставки увеличивают расстояние от поверхности фундамента до тензодатчиков. Грязь накапливается на фундаменте вокруг проставок, не достигая тензодатчиков и не влияя на их работу. Общий клиренс весов увеличивается, что обеспечивает доступ для очистки подплатформенного пространства без использования домкратов и без демонтажа грузоприёмного устройства.

Рекомендуется для:
−  Объектов с постоянным высоким уровнем загрязнения
−  Регионов со снежными зимами
−  Объектов, где требуется возможность оперативной очистки силами обслуживающего персонала

Эксплуатационный эффект: Значительное сокращение частоты обслуживания и упрощение процедуры очистки. Грязь физически не достигает критических зон.

2. Въездные двутавры

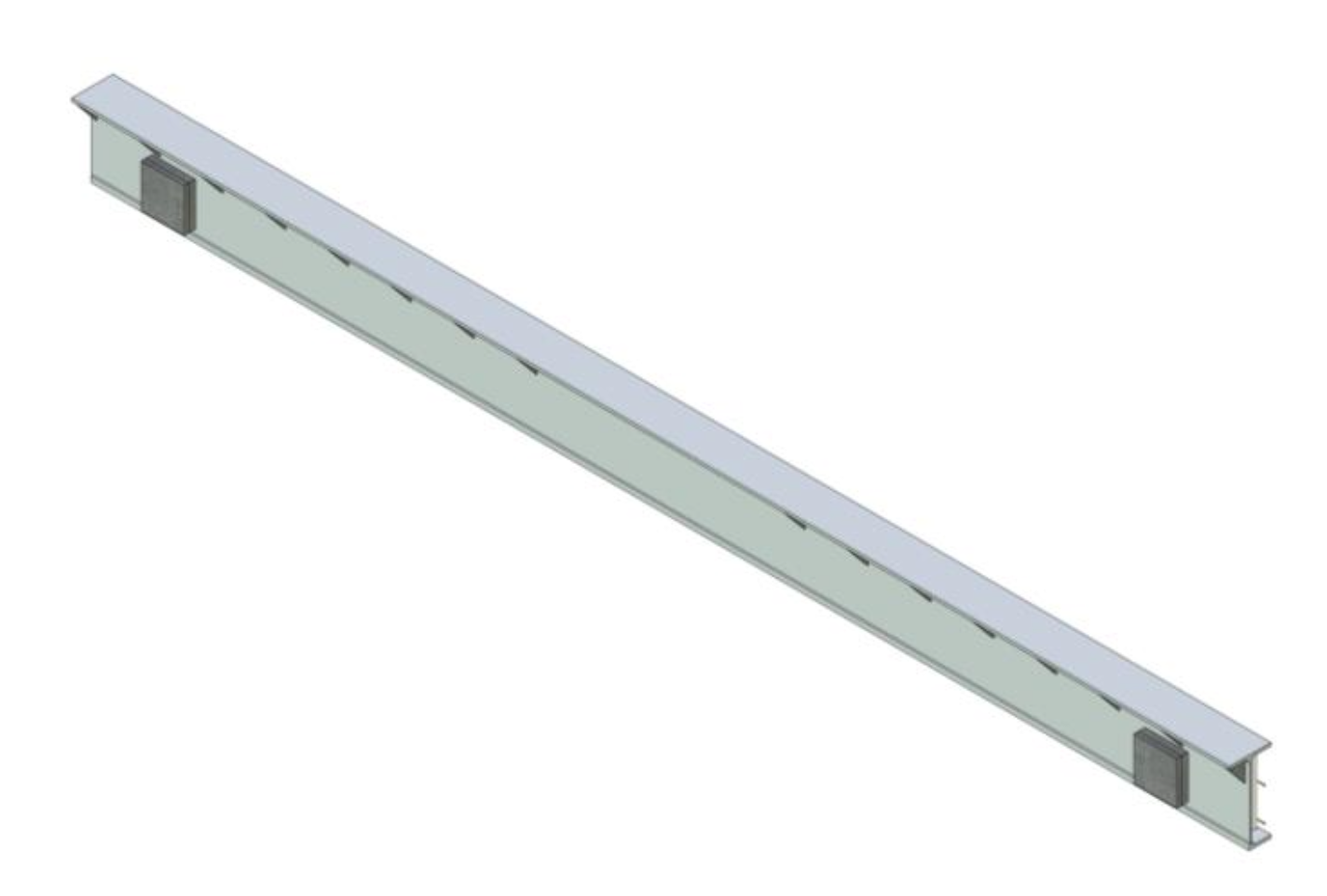

Въездные двутавры (Рисунок 2). Это специально разработанные металлические конструкции, которые являются частью фундамента весов. Позволяют отодвинуть пандусы от весов и увеличить зазор между пандусом и ГПП.

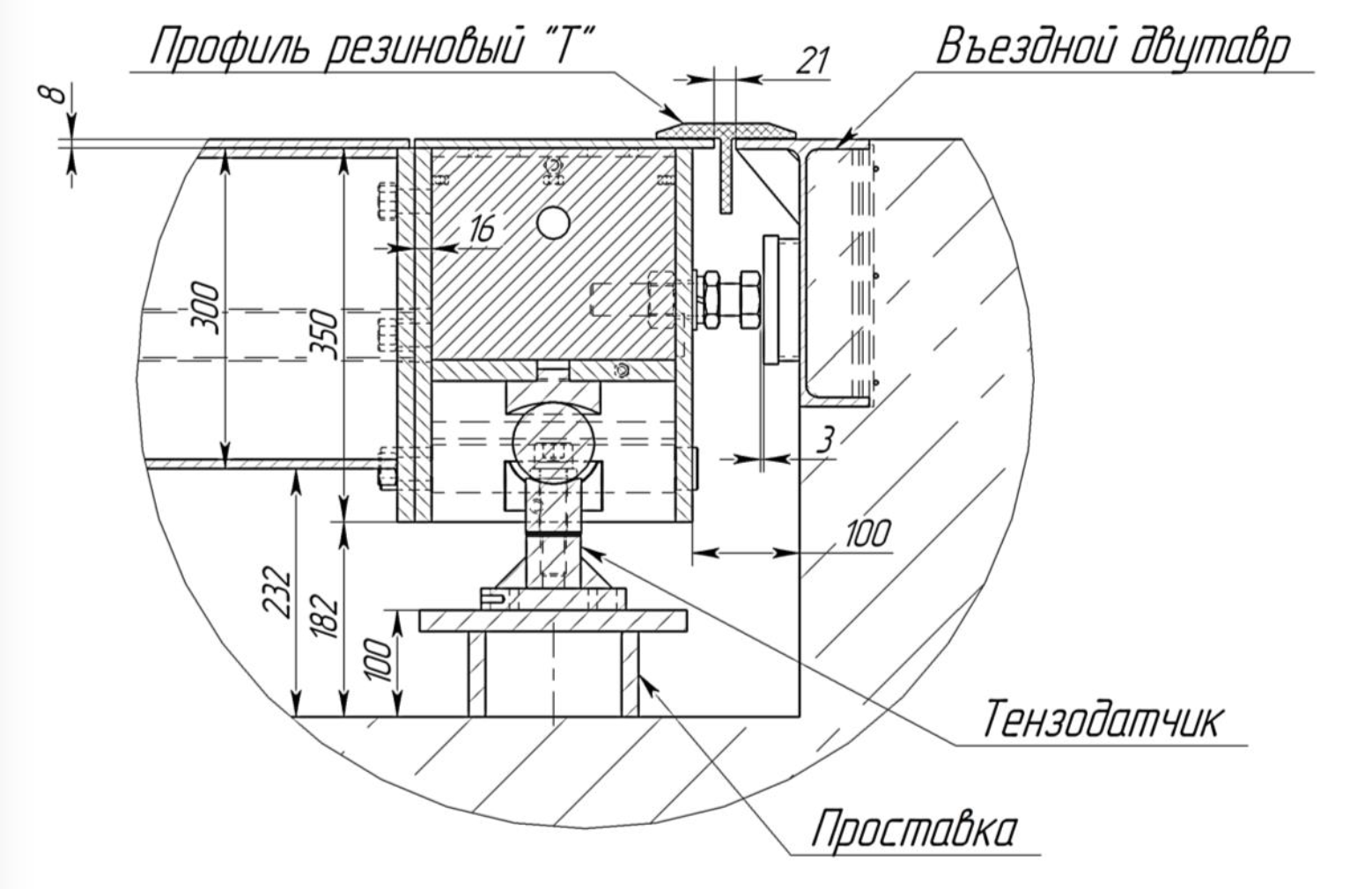

В типовых фундаментах для весов ВЕСТА это расстояние составляет 50…70мм (кромка пандуса обрамлена уголком 75х75х5), но в условиях сильного загрязнения необходимо увеличить это расстояние. Просто отодвинуть пандусы нельзя, т.к. необходимо обеспечить нормальную работу продольных упоров и размещение «Т»-образного грязезащитного резинового профиля (Рисунок 3). Въездной двутавр решает эти задачи, а также обладает гораздо более высокой стойкостью к нагрузкам со стороны колес, чем типовой уголок 75х75х5. Также въездные двутавры могут быть дополнительно адаптированы под реализацию системы подогрева «Горыныч»

3. Система подогрева фундамента «Горыныч»

Система подогрева фундамента «Горыныч» — Автоматическая система кабельного подогрева критических зон фундамента для исключения образования наледей и замерзания грязи в области установки тензодатчиков.

Часто встречающаяся проблема с весами — намерзание льда и грязи в области установки тензодатчиков. Особенно это актуально при температурах около 0…-5°С. Вода с грязью затекает между весами и пандусом, замерзает, снова затекает и снова замерзает. Цикл повторяется, и через короткое время образуются наледи, которые мешают нормальной работе весов.
Для решения этой проблемы применяется система подогрева фундамента «Горыныч» от весового завода "ТЕНЗОСИЛА".

Рекомендуется для:
−  Регионов с температурами около 0 °C зимой (циклы замерзания/оттаивания)
−  Объектов с круглосуточной работой в холодное время года
−  Объектов, где критична бесперебойность коммерческого учёта

Управление включением и отключением осуществляется отдельным шкафом управления. Работа системы полностью автоматизирована.
В качестве нагревательных элементов подобраны специализированные секции нагревательные кабельные 30МНТ с линейной мощностью 30 Вт/м. Нагревательные секции уложены на дополнительных сетках внутри бетона максимально близко к поверхности. Нагреваются только области под тензодатчиками и вертикальные стенки пандусов.
Контроль температуры осуществляется цифровыми датчиками DS18B20.

Подогрев фундамента весов «Горыныч» исключает намерзание льда в зоне тензодатчиков. Весы сохраняют стабильность показаний в зимний период без необходимости ежедневной очистки ото льда.
